閉域網で使ってるiPhoneがMDMと通信できなくてハマった話

MDMの指令を無視するiPhone

うちの閉域網に、業務端末としてiPhoneを導入した。
うちの閉域網から、インターネットに出る口は開いているので、一般のios アプリも許可したのは使える構成。

いざ、キャリアから初期設定された端末たちがぞろぞろと納品してきたのだが、社内の細かいキッティングをしようと思いMDMから指令を与えるも、うんともすんとも言わない状態に。

しかし、社内Wifiからだと繋がる不思議

今回閉域網をキャリアのサービスを使っていた。 経路としては、こうなる。

iPhone => (LTE) => キャリアの設備 => うちの閉域網 => インターネット(MDM)

切り分けを行うために、色々試行錯誤をすると、

①社内Wifiにつなぐ → MDMと通信できない
②社内Wifiにつないで、モバイルデータ通信をOffにする → MDMと通信できる

という謎な事象が発生。

①、②も経路は
iPhone => (Wifi) => うちの閉域網 => インターネット(MDM)

となり、当然インターネットに出る経路は同じなのでつながらないはず。
なのに、②の場合なんでモバイルデータ通信を切ってWifiオンリーにしたらMDMに繋がるねん。

ますます、混迷を深める。 切り分けようとして、理由が全く異なる事象にぶち当たってしまったのだろうか。

そもそもMDMiPhoneってどういう通信してるの?

インターネットにあるMDMは、どのようにiPhoneに指示を送っているのだろうか。

ネット上の情報によると、以下の経路でiPhoneに指示が飛ぶ。

MDM => APSN(Apple Push Notificationサービス) => iPhone

で、指示を受けたiPhoneでシステムサービスが起動し、MDMhttpsで通信し、アプリの配信などを行う仕組みだそうだ。

今回のケースでは、MDMからの指示が届いていない模様。

しかし、インターネットから閉域網のiPhoneに向けていきなり通信が行えるはずもない。 ということで調べていくと、iPhoneは通信が可能になると、APSNに対して通信を行い、通信を確立するとAPSNとのセッションを基本的には張りっぱなしにするそうだ。

今回、キャリア側の経路の問題の可能性もあったので、そちらにも確認をお願いしていたが、そちらでは問題がないらしく、どうやらうちの環境に起因している可能性が高そう。

ということで、iPhoneから、MDMへの通信あたりが怪しいということで、調べていくと、見事にiPhoneからインターネットの出口にあるFireWallにて、ポート5223の通信が遮断されているのが、ログから判明。

これだ。

結局のところ

FireWallの設定を変更することで、無事MDMからの指示も届くようになった。

しかし、まだ疑問は残る。なぜ、社内Wifiにつないで、モバイルデータ通信をOffにすると、MDMと通信ができたのか?

FireWallのログを丁寧に調べていくと、どうやらiPhoneは、443のポートでMDMと通信をしていた形跡が出てきた。

iOSの仕様で、「5223 で APNS に接続できなかった場合のフォールバック用」として、443で通信を行うと記載がある。
FireWallも、443のアウトバウンドは許可していたため、そのときだけMDMとの通信に成功していた。

いやでもなんで、モバイルデータ通信OFFが、フォールバックとみなすトリガーなんだよう。

原因は、結構簡単なんだけど、切り分けの調査のために、違う事象が出てきて余計に混乱したというお話でした。

余談

FireWallのログをその後見てると、5223、5224、5228、そして、10006の通信が発生している。

5224は、仕様上使わないってことになってるが、5223と同様にAppleのサーバ向けにあまりに通信してる回数が多かったので、通してみた。

5228は、Androidのプッシュ通知で使用するポートだそうだ。頻度が少ないので拒否にしてるが、実際業務上問題は発生していない(実際は何らかのエラーが起こってる?)

10006も同様。なんの通信なんだこれは。

あと、NTPの123もやりとりしている模様。iPhoneって、NITZ(Network Identify and Time Zone)って3G回線で時間調整してるんじゃなかったの?と思ったけど、NTPでも時刻調整するのね。ってことで、ここはFireWallの通信を許可した。

あと、2195-2196は、全然使ってる様子がない。どういうこっちゃねん。

公開されてる情報と実装が違う気がするのだが、そんなものなのだろうかねぇ。

C#でNPOIを使ってExcelを編集するとフォームボタンに割り当てたマクロが消える

最近、社内で1人しかSQLがわからないために、日々SQLをシコシコと実行する作業に嫌気がさして、 誰でもできるようにWindowsフォームアプリをC#で開発して、運用作業を他の人に振ることにした。

で、DBから抜いた値をExcelに取り込む → ユーザーに渡してユーザー側で編集 → 編集後ExcelをもらってDBの値を洗い替えるって、運用作業があるんですが、

Excel上のマクロを割り当てたフォームボタンが、いざ、NPOIを通して出力するとマクロの割り当てが初期化されるという事象にめぐり当たった。

これが

f:id:ryoben:20180428103139p:plain

こう

f:id:ryoben:20180428103144p:plain

色々と調べてStackOverFlowにも投稿があったのだが、NPOIの仕様で、Excelに直接貼り付けたフォームオブジェクトのマクロは消えるから、フォームにボタン貼り付けたりしようね。

とか、書いてた。

うーん、しかし、ボタンでさくっとマクロを起動したいのですよ。

色々と悩んだ挙句、Excelオープン時に、ボタンにマクロを割り当てるマクロを起動することで、とりあえず難を逃れることに。

Private Sub Auto_Open()
    ActiveSheet.Shapes.Range(Array("ボタン 1")).Select
    Selection.OnAction = "InputCheck"
End Sub

なんかもやっとするよね。

ちなみに、拡張子xmlのファイルだと、普通にボタンに割り当てたマクロはそのままになってたりした。

WindowsでJRubyでsinatraでRest API

既存システムとのリアルタイム連携

既存システムのリプレースにあたり、販売管理システムの在庫データをリアルタイムに覗きたいという要望がでてきた。

社内システムの連携は基本はファイルベースでバッチ処理で行っているのだが、それではリアルタイムという要件に合致しない。

なので、ここは、販売管理システムにAPI生やすのが良さそうだな。と考え至る。

販売管理システムの開発・保守してるベンダーにその旨を告げると、

「レスト?」「エーピーアイ?」

あぁ、ダメだ。人のこと言えないけど、これは、無理だ。

自分で作るか。ならば、Ruby、キミに決めた!

ただ、単純にSQLでSELECTして返すだけなので、自分でAPI作る方が、まだましか。お金かからんし。 とりあえず、動けばいいし、問題が出たらそん時考えるべ。ということで、自分のスキル的にはRubySinatraでちゃちゃっとプロトタイプ作ってみよう。と思ってみたが、

あ、うちの会社OS Windows縛りあるわ。

Windows Server で Rubyのサービス動かすのは、地雷源をコサックダンスしながら通り抜けるようなものだ。

という程度の認識はあったので、悩む。うーん。。。

帰り道、電車の窓から外を眺めたら、一羽の鳥が。

f:id:ryoben:20171223161432p:plain

「はっ、その手があったか!」

Windows上で、JRubySinatraまで

前置き長かったが、WindowsJavaのWebアプリなら普通に動くだろ。ということで、JRuby試してみる。 JRuby触ったこと無いから、色々検索してみるが、欲しい情報はなかなかないので、手探りでやることに。 なるべく、CRubyを操作するのと同じ流れを意識する。

事前準備
JDKをインストール
そもそも入れてたので、不要だったが。バージョンは既存のシステムの影響でJDK7(古っ)

Jrubyをインストール
Jrubyのサイトから JRuby 9.1.15.0 Windows Executable (x64) を選択してインストール。

bundler をインストール

 jruby -S gem install bundler

jrubyフォルダを作成し、移動して、Gemfile作成。

cd jruby

jruby -S bundle init

Gemfile を開いてsinatraを追加

 gem "sinatra"

bundle install

jruby -S bundle install --path vendor/bundle

app.rbを新規作成

require 'sinatra'

get '/' do
  'Hello Sinatra on Jruby'
end

ここで、 jruby -S bundle exec jruby app.rb

で動くかと想いきや、エラーにもならず、沈黙するのみ。 ので、rackupで動かすことに。

config.ru を新規作成

require 'sinatra'
require File.expand_path '../app.rb', __FILE__

run Sinatra::Application

起動

jruby -S bundle exec rackup

動いた。

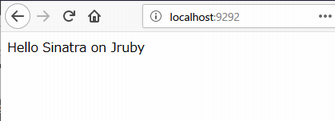

f:id:ryoben:20171225141932p:plain
